CJ-TS2100時頻同步設備

2025-03-26 10:53

時頻同步設備

型號：CJ-TS2100

產品概述：

CJ-TS2100 設備采用國產芯片，是高集成度、高可靠性的時頻同步設備。設備可以接收北斗/GPS 衛星信號、2Mhz 信號作為系統的參考源。多參考源的設計充分考慮了系統在異常情況下工作的安全性。

CJ-TS2100 設備可以提供多種時頻信號輸出：NTP/PTP、1PPS+TOD、2MHz/2Mbit 等信號，滿足時間系統的不同需求。與此同時，考慮了冗余備份的功能，進一步加強了系統的穩定性。

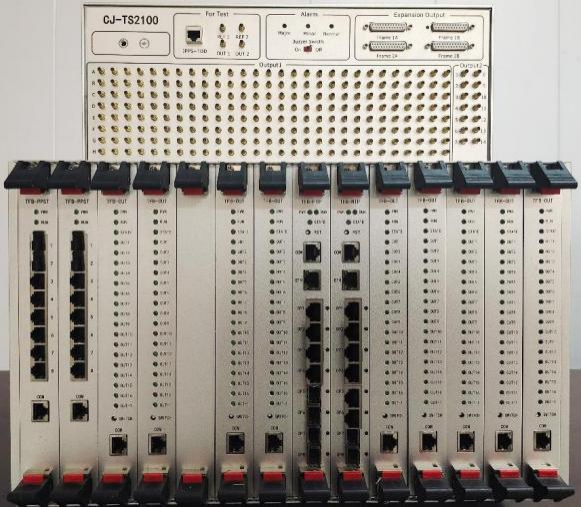

前面板

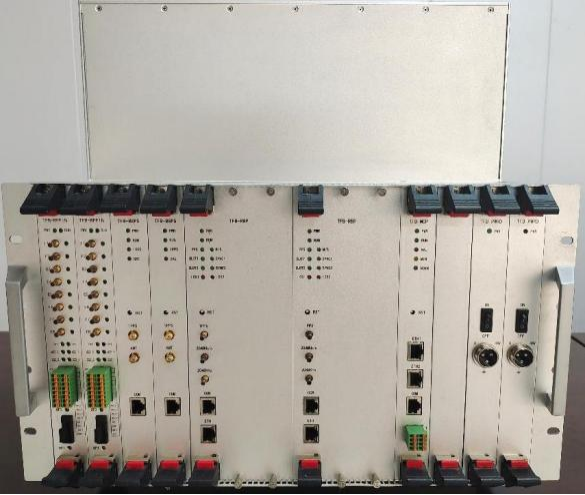

后面板

系統配置：

單盤中文名稱	單盤端口數/最大單盤數量	最大端口數
-48V 直流電源盤	2	/
交流 220V 電源盤	2	/
網管控制盤	2	/
北斗/GPS 衛星輸入盤（可配置單北斗或單GPS）	1/2	2
地面參考輸入輸入盤（單盤輸入：8 個頻率接口，2048kHz\|2048kbit/s 8 個時間輸入接口（2 個 1PPS+TOD,2 個 RS232 電平 DCLS 接口,2 個 RS422 電平 DCLS 接口，2 個光口 DCLS 接口））	8（頻率）+6（時間）/2	16（頻率）+16（時間）
銣鐘盤	2/2	10
監測口6	6/6	6
PTP（光/電口）接口盤（單塊輸出：4 個 GE 光 +4 電口）	8/14	56（光）/56（電）
PTP（光/電口）輸入盤	6/2	12
TOD+1PPS 信號輸出盤（單塊輸出：6 個電口，2 個光口，每塊板卡均含以上兩種接口）	8/14	112
頻率信號輸出盤（單塊輸出：16 個或 32 路 2048kHz\|2048kbit/s 接口，1 個 1/5/10MHz 接口）	16/14	224
NTP 輸出單盤（單塊輸出：6 個電口，2 個光口，每塊板卡均含以上兩種接口）	8/14	112

產品功能：

時頻同步設備能接收PCR/LPR信號；

時頻同步設備可以提供頻率或多種時碼信號輸出：2Mb、2MHz、PTP、1PPS+TOD等信號，滿足時間系統的不同需求。與此同時，時頻同步設備考慮了冗余備份的功能，進一步加強了系統的穩定性。

設備具備以太網管理接口，可以實現基于IP模式下的網管組網功能，實現設備的大規 模應用和集群化的網元管理，網管接口支持SNMPv2.0的接口，接口開放和標準，可無縫實 現設備統一網管功能，更利于用戶設備的管理和維護，大大降低維護成本。

時頻同步設備具備三級時間節點功能，可兼時間同步服務，且時鐘輸出板卡與時間輸出板卡在不同子框，相互獨立。

技術參數：

性能指標	頻率準確度	±3.5E-14
	保持精度	4E-12/天，8E-12/3天，3E-11/7天
	相位不連續性	<61ns
	時間準確度	≤30ns
正常跟蹤于衛星接收機 (GPS或者北斗)	1PPS+ToD	相對于UTC的時間偏差≤±30ns
	PTP	相對于UTC的時間偏差≤±30ns
	DCLS	相對于UTC的時間偏差≤±100ns
丟失時間參考源，能得到我國1級基準時鐘的定時信號并進入時間保持狀態	相對守時精度	≤±150ns(一天內)
		≤±300ns(二天內)
		≤±500ns(三天內)
丟失時間參考源，不能得到我國1級基準時鐘的定時信號并進入保持狀態	相對守時精度	≤±100ns(4小時內)
		≤±200ns(8小時內)
		≤±1us(一天內)
尺寸:主子框 6U 19英寸安裝	功耗:單子框 100W(典型配置)	電源:供電方式-48V直流供電
